Hướng dẫn lắp đặt tủ điều khiển Heat Pump
Hướng dẫn lắp đặt tủ điều khiển Heat Pump

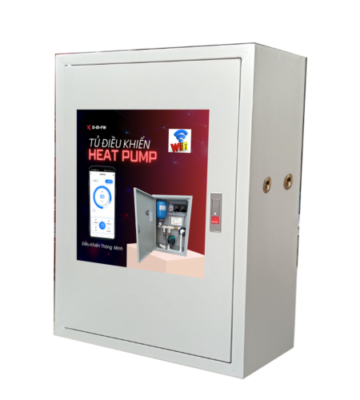

Tổng quan về tủ điều khiển Heat Pump
Tủ Heat Pump là một thiết bị quan trọng trong hệ thống máy nước nóng bơm nhiệt. Nó giúp tối ưu hóa quá trình vận hành, đảm bảo an toàn và tăng tuổi thọ cho hệ thống. Với các tính năng hiện đại như điều khiển thông minh qua smartphone và khả năng tự động hóa, việc lắp đặt đúng cách sẽ giúp phát huy tối đa hiệu quả của sản phẩm.
Chuẩn bị trước khi lắp đặt
1. Dụng cụ cần thiết
- Tua vít, cờ lê, kìm cắt dây.
- Máy khoan, băng keo cách điện.
- Thiết bị kiểm tra điện áp.
2. Kiểm tra các linh kiện

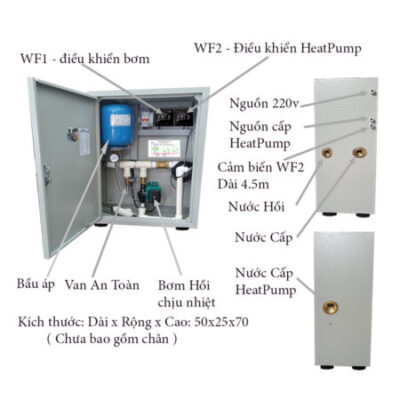

- Đảm bảo tất cả linh kiện trong tủ điều khiển như bộ điều khiển nhiệt độ, bơm hồi, cảm biến nhiệt, và các đầu kết nối đã sẵn sàng.
- Kiểm tra vỏ tủ và các cổng kết nối không bị hư hại hoặc lỏng lẻo.
3. Vị trí lắp đặt
- Chọn vị trí khô ráo, thoáng khí, tránh ánh nắng trực tiếp và nước mưa.
- Đảm bảo tủ cách mặt đất ít nhất 10-15 cm để tránh ẩm ướt.
Hướng dẫn chi tiết lắp đặt
1. Lắp đặt tủ điều khiển
- Cố định tủ điều khiển:
- Khoan lỗ và lắp đặt tủ điều khiển trên tường bằng các ốc vít đi kèm.
- Đảm bảo tủ được đặt thẳng và chắc chắn.
- Kết nối hệ thống nước:
- Đầu nước vào: Kết nối ren trong 3/4 với hệ thống cấp nước.
- Đầu nước ra: Nối ren trong 3/4 với đường dẫn nước tới máy nước nóng bơm nhiệt.
- Đường hồi: Kết nối ren trong 1/2 với đường hồi.
2. Kết nối hệ thống điện
- Đấu dây điện:
- Nối nguồn điện 220V vào tủ điều khiển theo sơ đồ hướng dẫn.
- Đảm bảo dây điện được cách điện và gắn chặt vào các đầu nối.
- Kết nối cảm biến nhiệt độ:
- Lắp cảm biến nhiệt độ 10k vào đầu nối phù hợp trên tủ điều khiển.
- Đảm bảo chiều dài dây cảm biến đủ để đo nhiệt độ tại máy nước nóng và bơm hồi.
3. Lắp đặt bơm hồi
- Đặt bơm hồi ở vị trí thuận lợi gần tủ điều khiển.
- Kết nối đầu vào và đầu ra của bơm hồi với đường ống theo đúng hướng mũi tên chỉ dẫn trên bơm.
- Đảm bảo bơm hồi được cố định chắc chắn, tránh rung lắc khi vận hành.
Kiểm tra và vận hành thử
- Kiểm tra kết nối điện và nước:
- Đảm bảo không có rò rỉ nước hoặc chập điện.
- Kiểm tra độ chắc chắn của các đầu nối.
- Vận hành thử:
- Bật nguồn và theo dõi màn hình hiển thị trên tủ điều khiển.
- Kiểm tra các thông số như nhiệt độ nước, trạng thái bơm hồi, và hoạt động của máy nước nóng bơm nhiệt.
- Điều chỉnh qua smartphone:
- Kết nối tủ điều khiển với ứng dụng trên smartphone qua Wifi.
- Cài đặt nhiệt độ và chương trình tự động để đảm bảo hệ thống hoạt động theo yêu cầu.
Một số lưu ý khi lắp đặt tủ điều khiển Heat Pump
- An toàn điện: Luôn ngắt nguồn điện trước khi thao tác lắp đặt hoặc kiểm tra.
- Vệ sinh định kỳ: Đảm bảo tủ điều khiển và các thiết bị đi kèm được vệ sinh thường xuyên để tránh bụi bẩn và ẩm mốc.
- Hướng dẫn sử dụng: Cung cấp tài liệu hướng dẫn cho người vận hành để đảm bảo sử dụng đúng cách.
Tải file Hướng dẫn lắp đặt tủ điều khiển heat pump chi tiết tại đây
